भारतीय वैज्ञानिकों की एक टीम ने अगली पीढ़ी के बहुलक पदार्थ विकसित किए हैं जो ऊर्जा भंडारण और हरित हाइड्रोजन उत्पादन को काफी हद तक बढ़ा सकते हैं, जिससे स्वच्छ और अधिक सुलभ ऊर्जा समाधानों की दिशा में एक आशाजनक मार्ग प्रशस्त होता है।

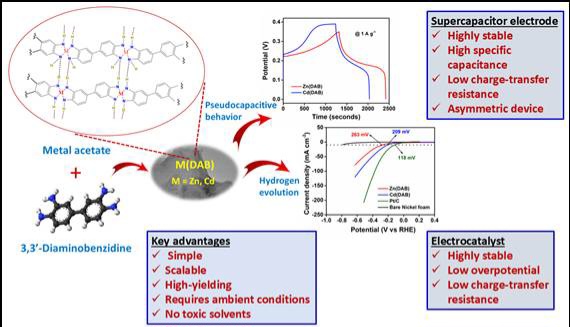

विज्ञान एवं प्रौद्योगिकी विभाग के अंतर्गत नैनो एवं सॉफ्ट मैटर साइंसेज केंद्र (सीईएनएस) के शोधकर्ताओं ने बेंगलुरु स्थित क्राइस्ट (मानित विश्वविद्यालय) के सहयोग से एक सरल, कमरे के तापमान पर होने वाली प्रक्रिया का उपयोग करके समन्वय पॉलिमर - Zn(DAB) और Cd(DAB) - का संश्लेषण किया है। जिंक या कैडमियम आयनों और 3,3′-डायमिनोबेंजिडीन के कार्बनिक अणुओं से निर्मित ये पदार्थ स्थिर परतदार संरचनाएं बनाते हैं और जटिल उपकरणों के बिना बड़े पैमाने पर उत्पादित किए जा सकते हैं, जिससे ये वास्तविक दुनिया के अनुप्रयोगों के लिए अत्यधिक व्यावहारिक बन जाते हैं।

प्रयोगशाला परीक्षणों में, इन सामग्रियों ने असाधारण ऊर्जा भंडारण क्षमता प्रदर्शित की। मानक तीन-इलेक्ट्रोड सेटअप में, Zn(DAB) ने 2091.4 F/g की धारिता प्राप्त की, जबकि Cd(DAB) ने 1341.6 F/g की धारिता दर्ज की। असममित सुपरकैपेसिटर का उपयोग करते हुए अधिक व्यावहारिक परिस्थितियों में भी, Zn(DAB) ने 785.3 F/g और Cd(DAB) ने 428.5 F/g की धारिता प्रदान की। उल्लेखनीय रूप से, दोनों सामग्रियों ने 5,000 चार्ज-डिस्चार्ज चक्रों के बाद भी उत्कृष्ट प्रदर्शन बनाए रखा, जो उनकी स्थायित्वता को दर्शाता है।

भंडारण के अलावा, इन सामग्रियों ने विद्युत उत्प्रेरक जल विभाजन के माध्यम से हरित हाइड्रोजन उत्पादन में भी प्रबल क्षमता प्रदर्शित की। इन्हें अपेक्षाकृत कम ओवरपोटेंशियल की आवश्यकता होती है—Zn(DAB) के लिए 263 mV और Cd(DAB) के लिए 209 mV—जो इन्हें कुछ बेहतरीन मौजूदा सामग्रियों के साथ प्रतिस्पर्धात्मक बनाता है और हाइड्रोजन उत्पादन की लागत को संभावित रूप से कम करता है।

सामिका आनंद, अभिषेक कुमार, डॉ. सी.वी. येलामग्गड और डॉ. सुनाजा देवी के.आर. द्वारा लिखित यह अध्ययन एसीएस ओमेगा और कैटालिसिस साइंस एंड टेक्नोलॉजी में प्रकाशित हुआ है। निष्कर्ष प्रयोगशाला अनुसंधान और व्यापक स्वच्छ ऊर्जा प्रौद्योगिकियों के बीच की खाई को पाटने में उन्नत समन्वय पॉलिमर की बढ़ती भूमिका को रेखांकित करते हैं।
